الفواصم المنصهرة “Fuses”

الفواصم المنصهرة “Fuse”

للفواصم المنصهرة “FUSE” اهمية كبيرة عند ربط عدة سلاسل من الألواح الشمسية “Strings” على التوازي “In Parallel”، فاحتمالية حدوث أعطال على مستوى السلسلة الواحدة واردة وتؤدي إلى خلق تيار عكسي ” Reverse Current” يؤثرسلبًا على عمل المنظومة الشمسية بأكملها، فبدل أن يتجه التيار الكهربائي من السلاسل السليمة نحو العاكس الشمسي “Inverter” فإنه ذهب نحو السلاسل المعطلة التي بها خلل، فيؤدي إلى نشوب حريق نتيجةً لارتفاع حرارة الألواح داخل السلسلة المعطلة.

لذلك يجب علينا وضع ” فيوز ” في حالة الربط على التوازي مع الأخذ بعين الاعتبار قيمة تيار الحماية القصوى للفيوز ويكون مذكور على صفحة المعلومات “Data Sheet” الموجودة على خلفية اللوح الشمسي تحت مسمى “Maximum Series Fuse rating”.

ويوجد نوعين من هذه الفيوزات

1                                                                     2

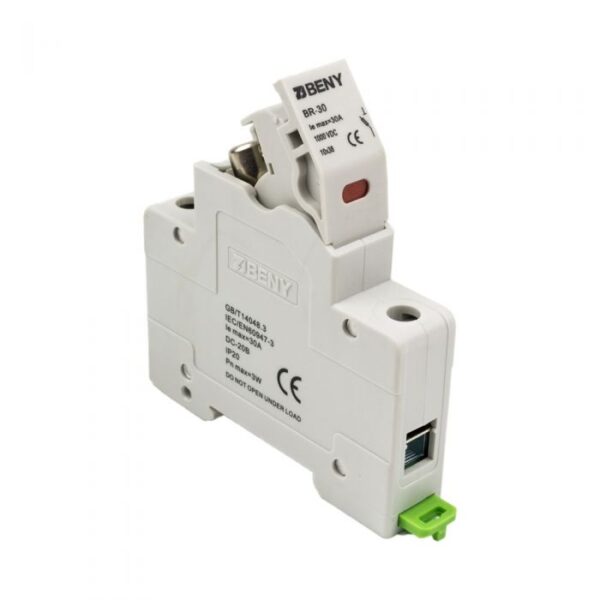

• النوع الأول ويتم تركيبه داخل صندوق التجميع “Combiner Box”

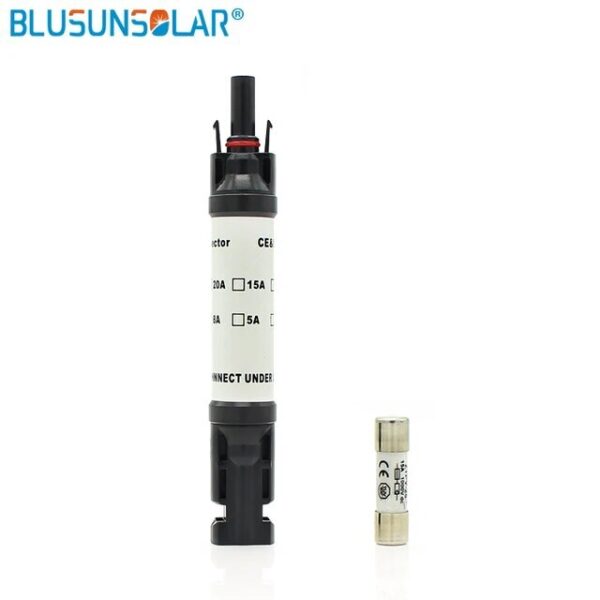

• النوع الثاني ويتم تركيبه عند جمع الألواح الشمسية في وصلة ال “Y”

متى تكون الحاجة إلى “الفيوز”

الحاجة إلى “الفيوز” مرتبطة بالمعادلة التالية:

(I_sc ×(number of strings or panels in parallel – 1)) > Maximum Series Fuse Rating

لنأخذ مثالاً بسيطًا لتوضيح الأمور:

فمثلًا لدينا لوح شمسي Longi-LR5-72HPH-545M  لديه تيار قصر I_sc= 13.92A و25A  قيمة فيوز الحماية، فإذ وصلنا لوحين على التوازي (13.92×(2-1)) = 13.92 < 25  فهنا لا نحتاج إلى تركيب فيوز، أما إذا وصلنا ثلاثة ألواح على التوازي (13.92×(3-1)) = 27.84 > 25 فهنا نحتاج إلى تركيب فيوز.

تحديد قيمة “الفيوز”

قيمة الفيوز الذي يجب تركيبه يكون حسب المعادلة التالية:

Fuse Rate = I_SC × 1.25

فبناءً على المثل السابق، يجب علينا اختيار فيوز 13.92A ×1.25 = 17.4A

بهذه الحالة يجب اختيار فيوز قريب من 17.4  ولا يتجاوز القيمة القصوى لفيوز الحماية 25A .
